Oktabinwende­station (OWS)

Effizient. Kontaminationsfrei. Zuverlässig.

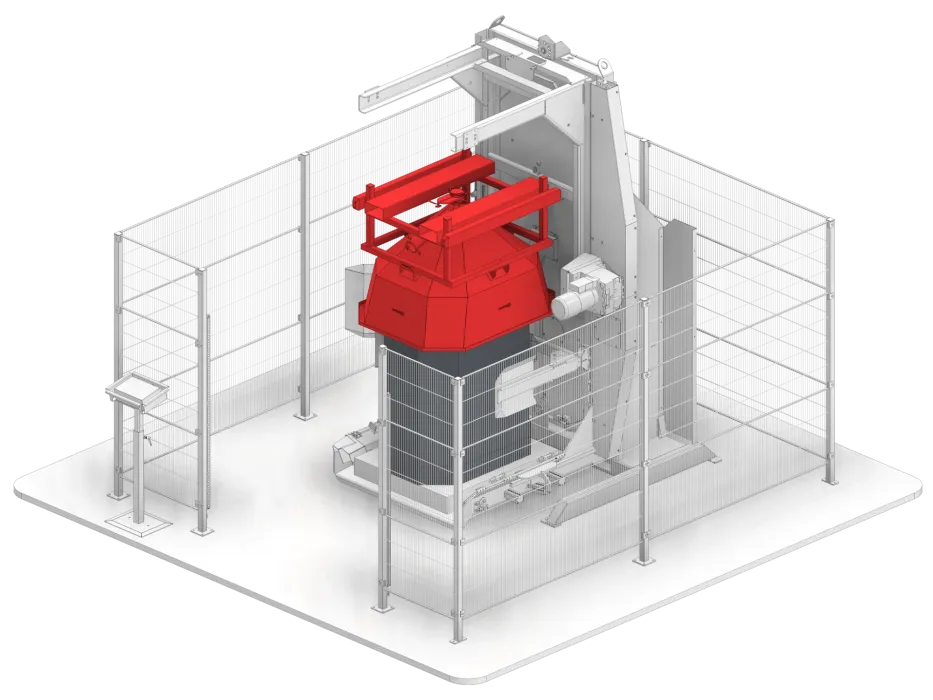

Diese Anlage dient zur Komplett-Entleerung von Oktabins. Zu diesem Zweck wird der zu entleerende Oktabin in die Station gestellt. Anschließend wird ein Oktabincontainer kopfüber über den Oktabin positioniert, angedrückt und anschließend um 180° gewendet. Nach dem Wendevorgang wird der Oktabincontainer mit einem Flurförderfahrzeug entnommen und zum jeweiligen Bestimmungsort verbracht. Auf diese Weise kann das Schüttgut komplett und kontaminationsfrei entleert werden.

Werkstoff:

  • Aluminium: EN AW-5754 (AlMg3)
  • Edelstahl: 1.4301/1.4404

Technische Daten:

  • Stabile Rahmenkonstruktion in geschweißter und geschraubter Bauweise
  • Lichtschrankensystem zur Innenraumüberwachung entsprechend der CE-Anforderungen
  • Sicherheitszaun mit den erforderlichen Abstützungen und Aussteifungen
  • elektromechanische Drehvorrichtung
  • Aufnahmeeinheit für Container
  • Aufnahmeeinheit für Oktabin
  • Klemmvorrichtung für Palette
  • Klemmvorrichtung für Oktabin
  • Inklusive elektrischem Bedienpanel
  • Oktabingewicht: max. 1500 kg
  • Breite: 4000 mm (in Funktion)
  • Tiefe: 4500 mm
  • Höhe: bis max. 3750 mm
  • Leergewicht: 1800 kg

Einsatzbereiche:

  • Kunststoffindustrie
  • Recyclingindustrie
  • Chemieindustrie
  • Pharmazie
  • Logistikbranche
  • Automotive
  • Lebensmittelindustrie

Optionales Zubehör

  • Absaugtopf
  • Notschieber
  • Absaugung

Anschlussdaten:

  • Schutzart: IP55
  • Spannung: 400 V AC
  • Druckluft, 6 Bar

Standardausführung:

  • Tragerahmen aus Normalstahl (stahl-lackiert)
  • Absaugstutzen für bauseitige Absauglanze
  • Auslaufdeckel zur kompletten Restentleerung

Optionale Ausführung:

  • Container stapelbar (bis 2 Stück) – spart wertvollen Lagerplatz
  • Einfahrkufen für Stapler oder Hubwagen – für schnelle, sichere Handhabung
  • Lenk- oder Bockrollen – zum eigenständigen verfahren ohne Hilfsmittel
  • Kranlaschen

Zubehör

Absaugtopf

Materialförderung
Anschlusspunkt für eine Materialförderung (Vakuum).

Notschieber

Schutz
Absperrvorrichtung für Serviceeinsatz.

Absaugung

Materialförderung
Anschlusspunkt für eine Materialförderung (Vakuum). Ausführung in verschiedenen Größen.
